Komponentenprüfung – Rad-Schiene Prüfstand

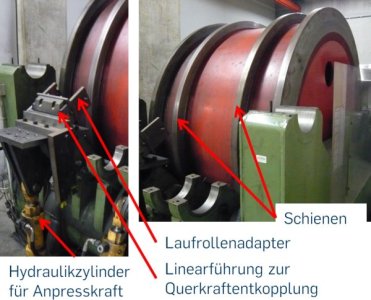

Elektromechanisch - hydraulischer Prüfstand für die Untersuchung von Laufrollen und Rädern und Rad-Schiene Systemen
Wesentliche Merkmale:
- Ring mit großem Radius, um eine unendliche, gerade Schiene zu simulieren
- Automatischer Versuchsablauf mit blockweise veränderbarer Normalkraft / Einstellung von Fahrprofilen über umrichtergeregelten Trommelmotor
- Einstellung von Schräglauf
- Erfassung von Normalkraft, Querkraft, Trommelmoment, Trommeldrehzahl und Temperaturen
- Zwei Getriebeübersetzungen für variable Einstellung von Drehmoment und Drehzahl
Wichtige Kenndaten:
-
- Drehmoment Trommel:
- Drehzahl:
- Geschwindigkeit Schiene:
- Durchmesser Schiene:
- Breite Schiene:
- Normalkraft:
| - jeweils schnell / langsam
- 0 ... 1600/6000 Nm
- 0 ... 44/11 1/min
- 0 ... 280/74 m/min
- 2000 mm
- 50 mm
- 0 ... 150 kN
|
