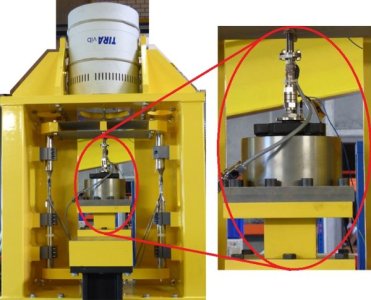

Technische Akustik – Schnittstellenelementprüfstand

Schnittstellenelementprüfstand

Elektromechanisch hydraulischer Prüfstand zur Charakterisierung des Übertragungsverhaltens von Schnittstellenelementen (z.B. Gummipuffer) in akustisch relevanten Frequenzbereichen

Wesentliche Merkmale:

  • Erzeugung einer Vorbelastung mittels Servozylinder (Prüfstand SP16-2)
  • Erzeugung hochfrequenter Schwingung mittels Shaker
  • Flexible Adaptierung verschiedener Prüfkörper und Anordnungen (Zug- und Schubeinbau)
  • Erfassung von Kräften und Beschleunigungen mittels des hochdynamischen Messsystems

Wichtige Kenndaten:

  • Vorbelastung:
  • Frequenzbereich Shaker:
  • Max. Kraftamplitude Shaker:
  • Max. Beschleunigung Shaker:
  • Messsystem Frequenz:
  • Messsystem Kanalanzahl:
  • -10 ... 10 kN
  • 0 ... 4000 Hz
  • 1600 N (sinus)
  • 85 g (sinus)
  • 96 kHz
  • 12
